高效环保节能系统应用
品达到节能产品能效要求（国标二级及以上），采用HFC134a 冷媒，每台机组有1~2个系统，每个系统有1~2颗压缩机。
|
类型 |
名义制冷量 (CC) kW |
全年综合性能系数 (ACOP) W/W |
|||
1级 |
2级 |
3级 |
|||
|
冷热水型 |
地下水式 |
CC≤150 |
5.30 |
4.90 |
3.90 |
CC>150 |
5.90 |
5.50 |
4.40 |
||
地埋管式 |
CC≤150 |
5.00 |
4.60 |
3.80 |
|
CC>150 |
5.40 |
5.00 |
4.00 |
||
地表水式 |
CC≤150 |
5.00 |
4.60 |
3.80 |
|
CC>150 |
5.40 |
5.00 |
4.00 |
||
图1 GB30721-2014水地源热泵机组能效等级
冷凝器出水温度可高达60℃，可提供冷凝器出水温度控制选项，可应用于热回收和水/地源热泵等。 低温出水，最低至-12℃, 应用于工业冷却和冰蓄冷。可应用于大温差小流量、一次泵变流量等节能 系统。
操作简便、功能强大
控制器采用液晶触摸屏，提供上 百种诊断及运行信息。控制功能全面， 包括自适应控制、冷 凝器出水温度控制 功能等，可接驳楼宇控制系统。
部件特点
可以提供精确的温度控制和可靠的运行，满足工业设备的要求。
● 半封闭直驱式双螺杆 压缩机(图2)，高效 节能
● 无级滑阀调节，部分 负荷效率高
● 制冷剂吸气冷却电 机，运转更稳定
● 专利技术的降膜式蒸 发器(图3)，换热效 率高
● 制冷剂充注量少，机 组更环保
● 机组回油方便，运行 可靠性更高
● 电子膨胀阀(图4)反 应灵敏，控制精确
● 具有开机自检功能， 保证运行期间安全可靠
● 微处理器控制
● 壳管式换热器(图5)采
● 用独特的管卡技术， 有效减少换热管的 磨损
● 增加换热管的换热面 积，换热效率更高
水（地）源热泵系统应用
热泵应用

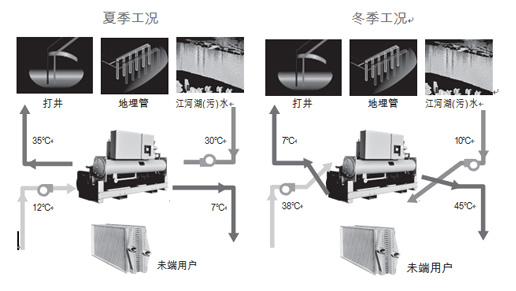

概念：采用井水、地埋管或者江河水来 代替传统的冷却塔，这样的系统除了能 向环境排热，还能向 环境取热，故这样 的系统可以实现夏季供冷、冬季供热的 目的。
未端用户
● 无需冷却塔和锅炉，节省了初投资。
● 改善运行工况，提高机组制冷量且机组效率高，节省运行费用
● 没有锅炉造成的排放问题；降低机组耗电，也间接减少了电厂的各类气体排放，有助于减轻温室效 应；符合LEED 的绿色建筑推荐标准。
● 源侧水质应达到国家相关标准要求，否则需安装中间换热器或进行相应的水质处理；源侧水温需达 到机组正常运行的标准。
备注：
1. 制冷工况参数：冷冻水出水温度 7℃，流量为 0.172 m3/(h*kW)，冷却水进水温度 25℃，流量为 0.215 m3/(h*kW)。
2. 制热工况参数：冷冻水进水温度 15℃，流量为制冷工况冷凝器流量，热水出水温度 45℃，流量为制冷工况蒸发器流量。
3. 冷冻水污垢系数：0.018 m3/(h*kW)；冷却水 / 热水污垢系数 0.044 m3/(h*kW)。
4. 对产品不断研究与改良是特灵公司的一贯政策 , 上述各项参数如有变更 , 恕不另行通知 , 敬请见谅。
机组性能参数表（地埋管和地表水工况）
最高50℃热水系列 | RTWS065 | RTWS085 | RTWS105 | RTWS125 | RTWD-130HE | RTWD-140HE | RTWD-160HE | RTWD-180HE | RTWD-200HE | RTWD-220HE | RTWD-250HE | RTWD 160PE | ||
制冷国标工 况： （7/-℃， 25/-℃） | 制冷量KW | 215.5 | 296.8 | 366.5 | 433.9 | 501.7 | 545.8 | 594.2 | 658.8 | 726.1 | 794.2 | 861.0 | 613.4 | |
制冷输入功率 kw | 34.8 | 48.2 | 58.6 | 71.6 | 81.9 | 88.8 | 95.7 | 106.5 | 116.7 | 128.5 | 142.1 | 94.7 | ||
制冷COP （KW/KW） | 6.19 | 6.16 | 6.25 | 6.06 | 6.13 | 6.15 | 6.21 | 6.19 | 6.22 | 6.18 | 6.06 | 6.48 | ||
冷冻水流量m3/h | 37.1 | 51.1 | 63.1 | 74.7 | 86.4 | 94.0 | 102.4 | 113.3 | 124.9 | 136.6 | 148.3 | 105.7 | ||
冷冻水压降kPa | 64.0 | 76.2 | 69.9 | 69.9 | 68.3 | 70.1 | 67.8 | 69.6 | 64.4 | 61.2 | 70.3 | 67.6 | ||
冷却水流量m3/h | 46.4 | 63.9 | 78.9 | 93.4 | 108.0 | 117.5 | 128.0 | 141.6 | 156.1 | 170.8 | 185.4 | 132.1 | ||
冷却水压降kPa | 69.3 | 80.1 | 70.5 | 77.1 | 69.0 | 69.7 | 69.6 | 72.6 | 65.0 | 59.4 | 69.0 | 73.9 | ||
制热国标工 况： （-/10℃， -/45℃） | 制热量KW | 228.1 | 317.6 | 390.2 | 464.5 | 533.9 | 583.7 | 636.0 | 704.7 | 775.2 | 849.3 | 925.5 | 649.4 | |
制热输入功率 kw | 48.3 | 66.5 | 81.3 | 95.1 | 113.7 | 123.1 | 132.1 | 147.5 | 162.1 | 174.5 | 189.2 | 130.5 | ||
制热COP （KW/KW） | 4.72 | 4.78 | 4.80 | 4.88 | 4.70 | 4.74 | 4.81 | 4.78 | 4.78 | 4.87 | 4.89 | 4.98 | ||
冷冻水流量m3/h | 46.4 | 62.3 | 78.9 | 93.4 | 108.0 | 117.5 | 128.0 | 141.6 | 156.1 | 170.8 | 185.4 | 132.1 | ||
冷冻水压降kPa | 94.7 | 108.2 | 103.4 | 103.7 | 101.0 | 104.0 | 100.0 | 103.0 | 95.1 | 90.4 | 104.0 | 99.5 | ||
热水流量m3/h | 37.1 | 51.1 | 63.1 | 74.7 | 86.4 | 94.0 | 102.4 | 113.3 | 124.9 | 136.6 | 148.3 | 105.7 | ||
热水压降kPa | 43.9 | 50.8 | 44.5 | 49.0 | 43.7 | 44.1 | 44.0 | 46.0 | 41.1 | 37.4 | 43.6 | 46.7 | ||
性能系数ACOP | 5.55 | 5.55 | 5.61 | 5.54 | 5.50 | 5.53 | 5.60 | 5.57 | 5.59 | 5.60 | 5.55 | 5.82 | ||
其他与工 况无关的 参数 | 运行 电流 | 回路1 （A ） | 95 | 130 | 157 | 186 | 98 | 98 | 118 | 118 | 141 | 141 | 167 | 118 |
回路2 （A ） | NA | NA | NA | NA | 98 | 118 | 118 | 141 | 141 | 167 | 167 | 118 | ||
启动电流 | A | 180 | 259 | 281 | 354 | 330 | 361 | 383 | 415 | 438 | 501 | 529 | 382 | |
冷冻油填 充量 | 1# 系统 L | 9.3 | 9.3 | 10.7 | 10.7 | 9.9 | 9.9 | 9.9 | 9.9 | 11.7 | 11.7 | 11.7 | 9.9 | |
2# 系统 L | NA | NA | NA | NA | 9.9 | 9.9 | 9.9 | 11.7 | 11.7 | 11.7 | 11.7 | 9.9 | ||
冷媒充注量 | 1# 系统 kg | 85 | 81 | 103 | 100 | 61 | 60 | 61 | 60 | 81 | 80 | 82 | 80 | |
2# 系统 kg | NA | NA | NA | NA | 61 | 62 | 61 | 62 | 81 | 83 | 82 | 80 | ||
蒸发器 | 回程 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
配管尺寸mm | DN100 | DN100 | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN150 | ||
冷凝器 | 回程 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
配管尺寸mm | DN100 | DN100 | DN125 | DN125 | DN150 | DN150 | DN150 | DN150 | DN150 | DN150 | DN150 | DN150 | ||
重量 | 运行重量kg | 2011 | 2217 | 2634 | 2670 | 3714 | 3745 | 3789 | 3979 | 4418 | 4435 | 4510 | 4115 | |
运输重量kg | 1950 | 2144 | 2532 | 2556 | 3560 | 3581 | 3612 | 3788 | 4192 | 4204 | 4256 | 3890 | ||
外形尺寸 | 长mm | 2996 | 2996 | 3024 | 3024 | 3376 | 3376 | 3376 | 3376 | 3472 | 3472 | 3472 | 3754 | |
宽mm | 890 | 890 | 890 | 890 | 1256 | 1256 | 1256 | 1256 | 1267 | 1267 | 1267 | 1256 | ||
高mm | 1645 | 1645 | 1690 | 1690 | 1920 | 1920 | 1920 | 1920 | 1955 | 1955 | 1955 | 1950 | ||
