一、空气源热泵（风冷式冷热水机组）

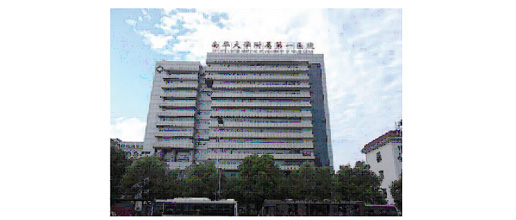

1、项目概况：衡阳-南华大学附属第一医院；
系统设计：采用天加模块化风冷式冷热水机组为医院提供稳定可靠的冷热源，末端采用组合式空气处理机组、吊顶空气处理机组和风机盘管，保证了室内要求的空气品质。
2、规格型号及参数：
型号 |
TCA201XHE |
TCA401XHE |
||
名义制冷量 |
KW |
70 |
150 |
|
名义制热量 |
KW |
78 |
160 |
|
制冷输入功率 |
KW |
20.4 |
43.8 |
|
制热输入功率 |
KW |
20.8 |
44 |
|
单机组能量调节 |
% |
0-50-100 |
0-50-100 |
|
电源 |
- |
380V 3N-50Hz |
||
额定水流量 |
m³/h |
12 |
25.8 |
|
水阻力 |
Kpa |
50 |
54 |
|
进出水管径 |
DN |
DN65 |
DN80 |
|
运行方式 |
- |
微电脑控制自动运行 |
||
压缩机 |
类型 |
- |
全封闭涡旋式压缩机 |
|
数量 |
台 |
2 |
2 |
|
风机 |
类型 |
低噪音轴流风机 |
||
风量 |
m³/h |
30000 |
60000 |
|
数量 |
台 |
2 |
4 |
|
制冷剂 |
类型 |
- |
R410A |
R410A |
外形尺寸 |
长 |
2200 |
2200 |
|
宽 |
860 |
1720 |
||
高 |
2135 |
2135 |
||
重量 |
净重 |
Kg |
665 |
1150 |
运行重量 |
Kg |
710 |
1250 |
|
3、产品特点：
1.安装简单，楼顶或室外地面均可；
2. EVI喷气增焓技术，可在-25℃超低温环境下强劲制热；谷轮压缩机，性能卓越，效能更持久；
3.智能除霜设计，确保全年可靠运行；
4.增加了1/3的蒸发器面积，更多的吸取低位热源中的免费热量，制热效率（COP）高达4.5；
5.高效换热器，大温差小流量，使系统安全出水温度达到60℃；系统内设有高低压保护，压缩机过流过载保护，启动延时，水流量保护，水温高温保护等多重安全防护；
