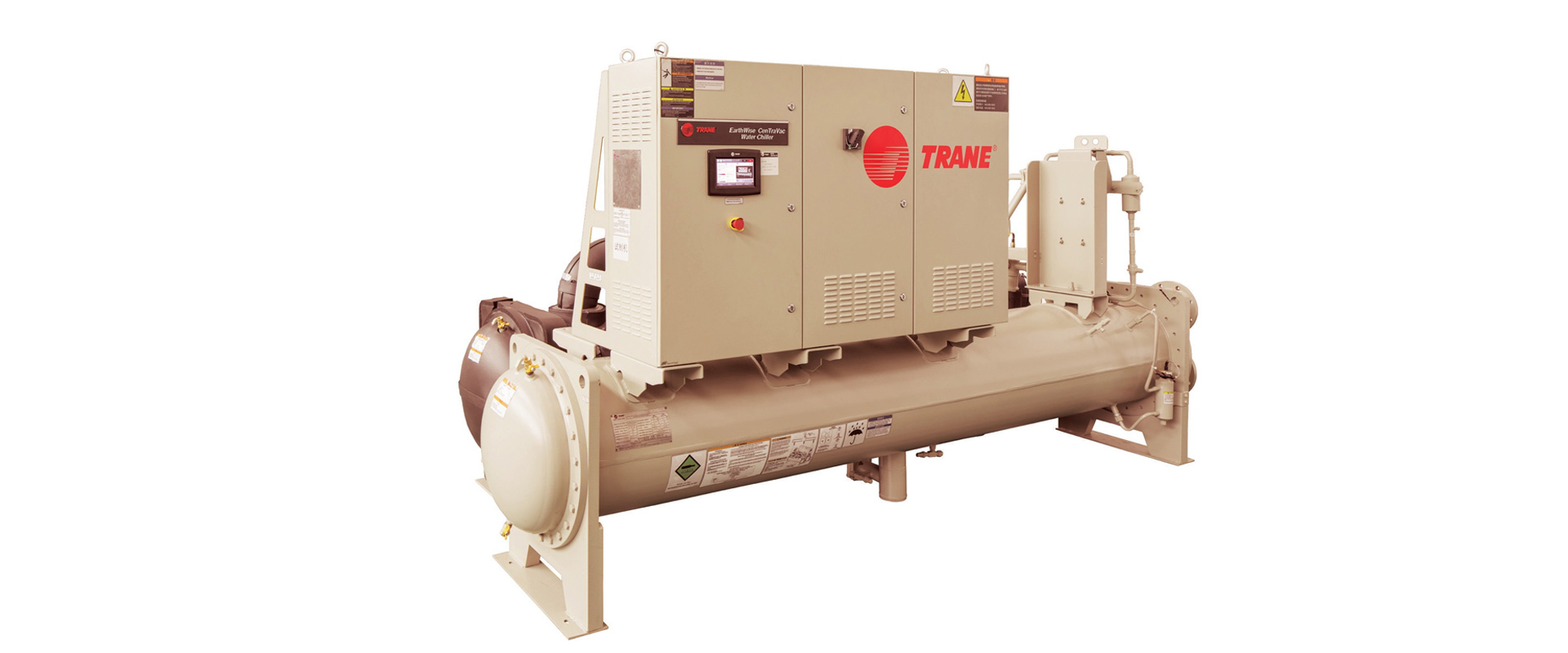

高效节能
采用新一代磁悬 浮压缩机
• 两级压缩:采用两级压缩技术,使机组可以承受更高的压比,保证压缩机更加高效稳定地运行。
• 永磁电机结合集成式变频器: 优化部分负荷效率,降低启动电流。
• 磁悬浮轴承: 无机械摩擦,减小启动转矩,减少能量传递过程损失。
高可靠性
磁悬浮压缩机
• 采用封闭式电机直接驱动转子,无需齿轮传动环节,运行部件大幅减少,降低了故障发生率,机组可靠性大幅提高。
• 主轴与轴承座间无摩擦损耗,在提高机组可靠性的同时延长机组的使用寿命。
• 无需润滑油系统,零件大为减少,提高机组可靠性。
运行范围宽广
两级压缩:采用两级压缩,使机组可以承受更高的压比,大大降低喘振风险,保证压缩机在更广的范围内高效稳定地运行。
更高“静”界,更低噪声
• 以磁悬浮轴承代替机械轴承,减少摩擦,消弱运行噪音。
• 采用优化的排气管结构设计, 降低气动噪声。
• 部分负荷时低转速运行,进一步降低运行噪音。
尺寸紧凑,安装便捷
• 可在现场通过螺栓拆卸,快速拆分成两部分。
• 快速拆分和重新组装,大幅降低组装难度,缩短安装周期,无需焊接。特别适宜于现有建筑的设备更新。
• 可通过常规双开门/单开门。
• 结构紧凑,占地面积小。
绿色环保
• 机组可使用R134a制冷剂或新一代R513A制冷剂。R513A比R134a具有更低的全球变暖潜能值(GWP)。
• 采用全新的CHIL紧凑型蒸发器,降低了冷媒充注量。

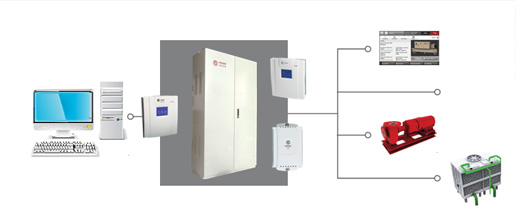

接驳楼宇自控
AdaptiViewTM控制器可以提供如下通讯接口的选项:
- BACnet MS/TP
- Modbus Slave
- 使用LCI-C接入LonTalk协议
自适应控制功能
前馈控制功能:不但能根据冷水出水温度调节机组负荷,而且还能根据冷水进水温度的变化率来预测和补偿
空调负荷的变化。这项功能使得特灵冷水机组调节负荷的速度更快,出水温度更稳定。
Ton | 140 | 180 | 200 | 220 | 250 | 270 | 300 | ||
制冷量 | kW | 492.4 | 633 | 703.4 | 773.7 | 879.2 | 949.6 | 1055.1 | |
能效等级 | 一级 | 一级 | 一级 | 一级 | 一级 | 一级 | 一级 | ||
蒸发器型号 | 020A | 020A | 040C | 040A | 040A | 040A | 040A | ||
冷凝器型号 | 020A | 020A | 040A | 040A | 040A | 040A | 040A | ||
输入功率 | kW | 80.4 | 104 | 105.4 | 115.9 | 137.4 | 152 | 179.2 | |
国标工况COP | W/W | 6.12 | 6.08 | 6.68 | 6.68 | 6.4 | 6.25 | 5.89 | |
GB IPLV | W/W | 8.5 | 8.7 | 9.33 | 9.23 | 9.48 | 9.33 | 9.25 | |
AHRI工况IPLV | W/W | 10.04 | 10.3 | 10.62 | 10.87 | 11 | 10.98 | 10.84 | |
运行电流 | A | 133 | 172 | 174 | 191 | 227 | 251 | 296 | |
冷媒充注量 | kg | 238 | 238 | 374 | 374 | 374 | 374 | 374 | |
水量 | m3/h | 84.7 | 108.9 | 121 | 133.1 | 151.2 | 163.3 | 181.4 | |
压降 | kPa | 22 | 37 | 22 | 16 | 21 | 25 | 30 | |
蒸发器 | 配管 | DN150 | DN150 | DN200 | DN200 | DN200 | DN200 | DN200 | |
水量 | m3/h | 105.8 | 136.1 | 151.2 | 166.3 | 189 | 204.1 | 226.8 | |
压降 | kPa | 23 | 35 | 15 | 18 | 23 | 26 | 31 | |
冷凝器 | 配管 | DN150 | DN150 | DN200 | DN200 | DN200 | DN200 | DN200 | |
运输重量* | kg | 3020 | 3380 | 4546 | 4650 | 4650 | 4650 | 4650 | |
运行重量* | kg | 3710 | 4070 | 5751 | 5900 | 5900 | 5900 | 5900 | |
长 | mm | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | |
宽 | mm | 1600 | 1600 | 1675 | 1675 | 1675 | 1675 | 1675 | |
外形尺寸 | 高 | mm | 1835 | 1835 | 1950 | 1950 | 1950 | 1950 | 1950 |
噪音 | dB(A) | 70 | 71 | 72 | 72 | 73 | 74 | 75 |
