用途:磁控溅射镀膜太阳能集热器是一个集热部件,它不但能够应用于民用、工农业用热水,更因为其效率高,可广泛应用于太阳能采暖、空调制冷、工业用热、农业用热等领域,以及北方地区“太阳能+”多能互补供暖领域。
1. 扁盒式流道设计更合理
集热器板芯流道利用流体力学原理进行优化设计,一次柔性成型,具有吸热换热一体、循环快、热阻小、传热效率高、流道同程、流量均衡等特点。
2. 磁控溅射光学蓝膜更先进
在大面积不锈钢表面制备的磁控溅射光学蓝膜,具有6层膜系结构;膜层具有极高的均匀性、耐候性,高吸收率、低发射率;且该种膜层为纯物理膜,对环境无污染,可以替代黑铬等传统电化学镀膜;该技术具有自主知识产权,4项中国发明专利。
3. 效率高
集热器吸热换热一体,循环阻力小,从根本上提高了集热器的热转换效率,集热器相同集热面积下得热量更高。
经国家节能产品质量监督检验中心检测,磁控溅射镀膜平板集热器的瞬时效率截距为0.804,比国标要求高出8.4%.
国家节能产品质量监督检验中心测试报告
该太阳能集热器瞬时效率曲线方程为:ηa=0.804 - 4.25Ti*
4. 高温段效率优势明显

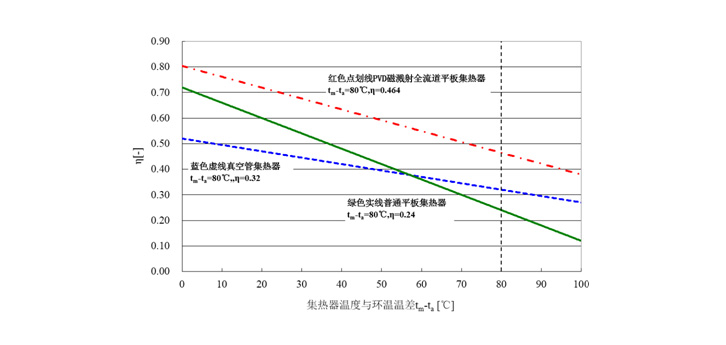

介质工作温度在100℃左右时,磁控溅射镀膜全流道平板型太阳能集热器效率仍保持较高的水平,达到0.464,明显高出普通平板型太阳能集热器和普通真空管型太阳能集热器(见下图,磁控溅射镀膜平板型太阳能集热器与国标曲线对比)。
5. 温升快
在相同条件下(同一时间,同一地点,相同产品结构,相同容量的水箱,相同集热器面积),对采用磁控溅射镀膜扁盒式板芯高效太阳能集热器与管板式蓝膜平板太阳能集热器进行温升对比试验,磁控溅射镀膜扁盒式板芯太阳能集热器不但温升快,而且温升高。
6. 寿命长
管板式集热器的板芯一般都是铝板+铜管,二者是焊接起来的,存在焊接不牢固、电位腐蚀等缺点,寿命较短;全流道集热器的板芯都是采用不锈钢材质,这种材质更耐腐蚀,寿命更长。
7. 绿色环保
磁控溅射镀膜采用PVD物理法镀膜技术,拥有6项发明专利。磁控溅射是一种太阳光谱选择性光学干涉蓝色膜层,经检测吸收率为95%、发射率仅4%左右。
磁控溅射镀膜产品在生产、使用过程中不会产生任何有害于生产工人、消费者、自然环境的物质;绿色生产、绿色使用。

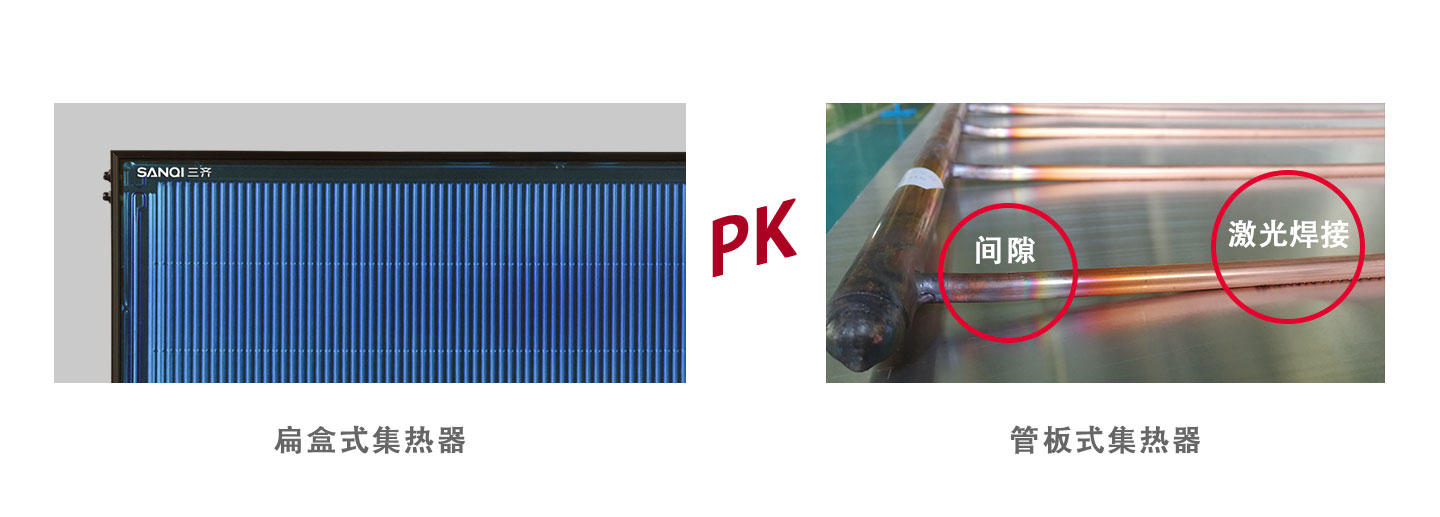

8. 扁盒式集热器与管板式集热器对比
项目 | 扁盒式集热器 | 管板式集热器 |
板芯结构 | 扁盒式 | 管板式 |
板芯材质 | 不锈钢 | 铜/铝 |
传热次数 | 1次(板芯—介质) | 2次(板芯—铜管—介质) |
换热效率 | 高(面接触) | 低(线接触、间隙大) |
寿命 | 长 | 短 |
国际型号 | 采光面积 | 总面积 | 最大压力 | 流通材质 | 吸热膜层 | 重量 |
P-B/0.2-U/GL-1.86-1 | 1.86㎡ | 2.00㎡ | 0.20MPa | 不锈钢 | 磁溅射蓝膜 | 40kg |
