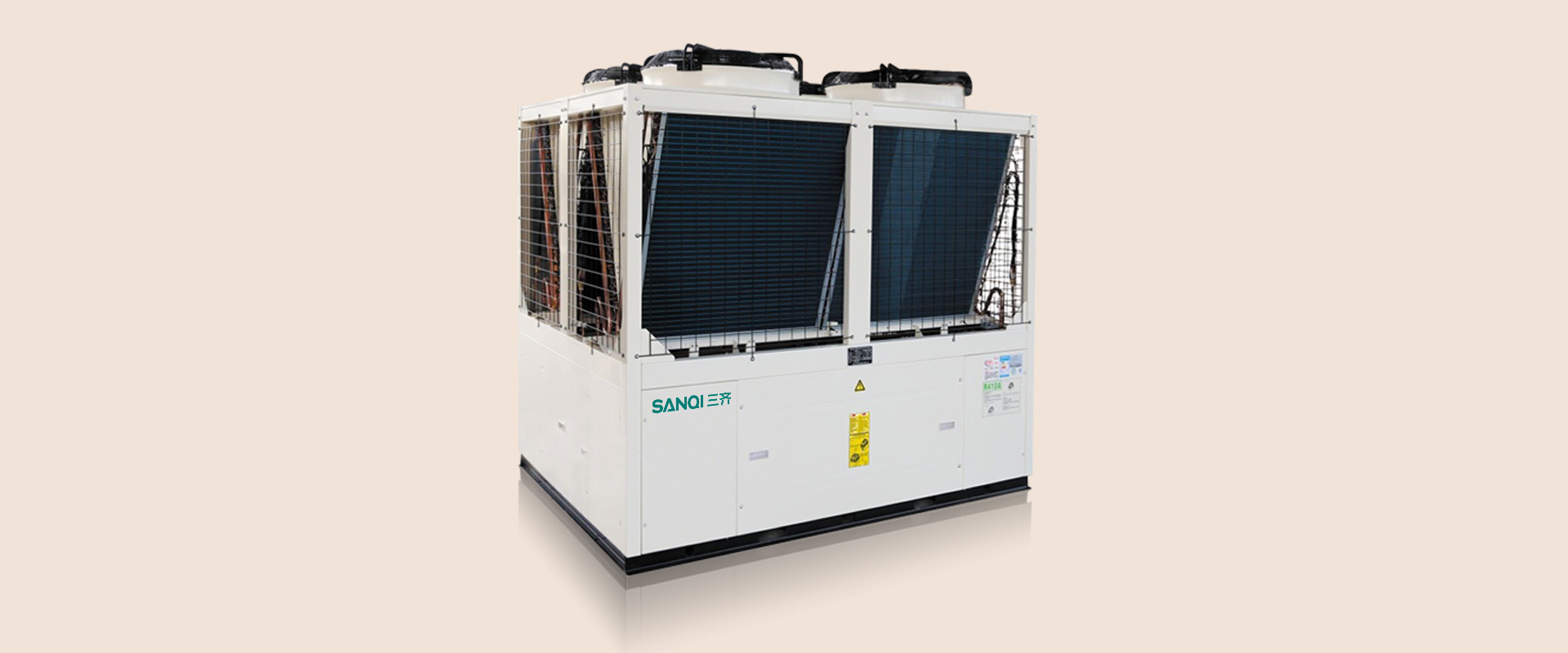

1、模块化风冷冷(热)水机组是以空气为冷热源,水为载冷剂的中央空调机组,可与风机盘管、空调箱等多种末端设备组成集中式的空气调节系统。
模块化风冷冷(热)水机组具有无冷却水系统,管路简单,安装灵活,投资适中,施工周期短,可进行分期投资等多个优点,广泛适用于别墅、宾馆、医院、写字楼、餐厅、超市、影剧院等商业、工业和民用建筑。
2、规格型号及参数:
型号 |
TCA201XHE |
TCA401XHE |
||
名义制冷量 |
KW |
70 |
150 |
|
名义制热量 |
KW |
78 |
160 |
|
制冷输入功率 |
KW |
20.4 |
43.8 |
|
制热输入功率 |
KW |
20.8 |
44 |
|
单机组能量调节 |
% |
0-50-100 |
0-50-100 |
|
电源 |
- |
380V 3N-50Hz |
||
额定水流量 |
m³/h |
12 |
25.8 |
|
水阻力 |
Kpa |
50 |
54 |
|
进出水管径 |
DN |
DN65 |
DN80 |
|
运行方式 |
- |
微电脑控制自动运行 |
||
压缩机 |
类型 |
- |
全封闭涡旋式压缩机 |
|
数量 |
台 |
2 |
2 |
|
风机 |
类型 |
低噪音轴流风机 |
||
风量 |
m³/h |
30000 |
60000 |
|
数量 |
台 |
2 |
4 |
|
制冷剂 |
类型 |
- |
R410A |
R410A |
外形尺寸 |
长 |
2200 |
2200 |
|
宽 |
860 |
1720 |
||
高 |
2135 |
2135 |
||
重量 |
净重 |
Kg |
665 |
1150 |
运行重量 |
Kg |
710 |
1250 |
严寒地区用;
TCAH520FCL参数表 | ||
名义制冷量(KW) |
155 |
|
额定输入功率(KW) |
46.9 |
|
名义制热量(KW) |
110 |
|
额定输入功率(KW) |
42.3 |
|
压缩机 |
型式 |
全封闭涡旋式(喷气增焓) |
数量(台) |
4 |
|
风机 |
型式 |
低噪音轴流风机 |
数量(台) |
4 |
|
总风量(m³/h) |
60000 |
|
水侧换热器 |
水流量(m³/h) |
26.7 |
水侧阻力(KPa) |
65 |
|
进出水管尺寸(mm) |
80 |
|
制冷剂 |
种类 |
R410A |
充注量(kg) |
6.4*4 |
|
电气性能 |
电源 |
380V-50Hz |
安全装置 |
高压开关、防冻保护装置、断水保护装置 |
|
单机组能量调节 |
% |
0-25-50-75-100 |
外形尺寸(mm) |
长*宽*高 |
2200*1720*2135 |
机组噪音dB(A) |
69 |
|
机组净重(kg) |
1300 |
3、产品特点:
1. 安装简单,楼顶或室外地面均可;
2. EVI喷气增焓技术,可在-25℃超低温环境下强劲制热;谷轮压缩机,性能卓越,效能更持久;
3. 智能除霜设计,确保全年可靠运行;
4. 增加了1/3的蒸发器面积,更多的吸取低位热源中的免费热量,制热效率(COP)高达4.5;
5. 高效换热器,大温差小流量,使系统安全出水温度达到60℃;系统内设有高低压保护,压缩机过流过载保护,启动延时,水流量保护,水温高温保护等多重安全防护;
6. 超强制热能力:强热高效型模块机组通过采用喷气増焓技术、高效换热技术,克服了传统空气源热泵机组低环境温度下制热能力衰减大、能效低的问题,大大提高机组低温制热能力和低温制热能效比,机组制热最高出水温度达55℃,-20℃环境温度时制热可实现50℃出水,是冬季采暖的理想选择,可很好地满足北方煤改电政策的需求。
7. 高效EVI柔性涡旋压缩机:机组采用国际知名品牌的全封闭高效EVI柔性涡旋压缩机。优化的涡旋盘和密封圈设计,使冷媒压缩具有轴向和径向双柔性的特点,不仅有效降低了冷媒的泄漏量,还大大提高压缩机的容积效率;此外,压缩机喷气增焓的设计,与常规压缩机相比多一个冷媒吸气口,吸入部分中压气体,在压缩机内实现冷媒的准二级压缩,使得压缩机的吸气量增大,系统制冷剂循环量和热交器的换热能力大幅提升,机组能力较普通压缩机的机组提高约 15%,尤其在低温环境下,机组制热表现优异,因而强热高效型模块机成为冬季采暖和北方煤改电的优选机组,运行性能稳定可靠。

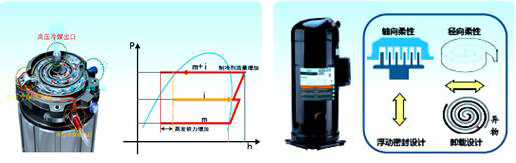

谷轮高效EVI柔性涡旋压缩机原理及示意
