一、真空管太阳能集热器组成
真空管太阳能集热器主要由全玻璃真空太阳集热管、联集箱、密封件、尾架、支架等几部分组成。
二、真空管太阳能集热器产品特点及用途
内胆采用SUS304-2B食品级不锈钢,全自动高频电阻焊接工艺,抗腐蚀性能优越;
外壳材质采用高端大气的彩涂板/不锈钢板,颜色可根据客户需求进行个性化定制;
保温采用环保聚氨酯发泡,一次性发泡成型,保温效果好;
产品性价比高,热水工程三年左右即可收回投资;
可广泛适用于宾馆、医院、酒店、公寓等不同场所热水、采暖应用。
三、真空管太阳能集热器排列方式分类

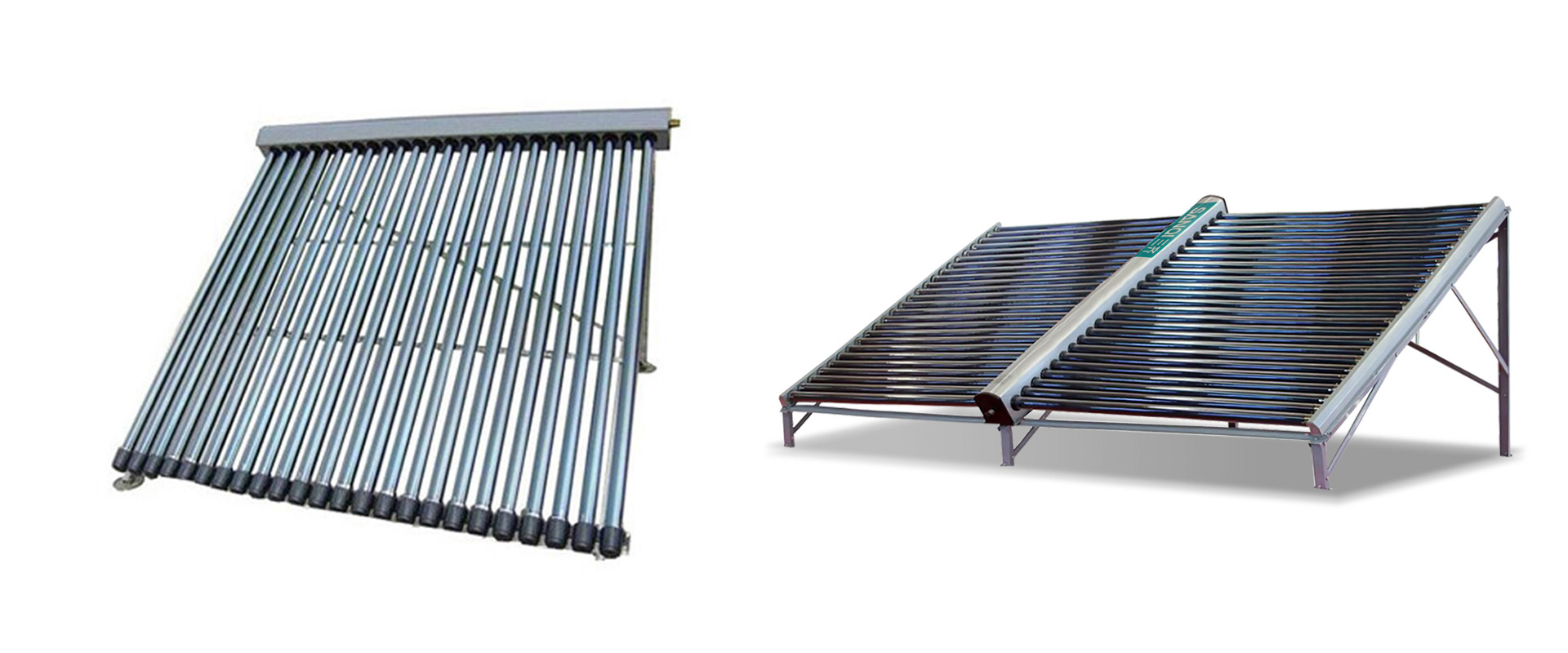

真空管太阳能集热器按真空太阳集热管排列方式可分为竖单排、橫双排两大类。

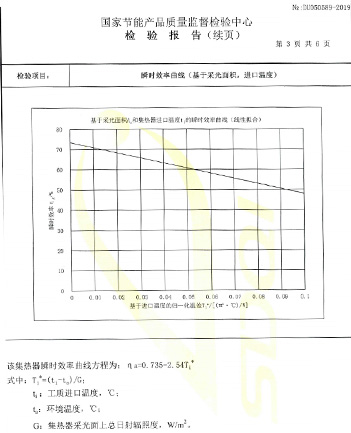

四、真空管太阳能集热器检测报告
五、工程案例图片
国标型号 | 管支数 | 孔中心距 mm | 真空管规格mm | 采光面积 m² | 总面积 m² | 额定压力 MPa | 长 mm | 宽 mm | 高mm | 接口 尺寸 | 空载 净重 | 运行 总重 |
Z-QB/0.06-WF-5.0/50-58/1 | 50 | 75 | ø58-1800 | 5.0 | 7.5 | 0.06 | 3800 | 1960 | 150 | DN25/ DN50 | 150kg | 300kg |
Z-QB/0.06-WF-3.0/30-58/1 | 30 | 75 | ø58-1800 | 3.0 | 4.5 | 0.06 | 2335 | 1980 | 150 | DN25/ DN50 | 90kg | 180kg |
